Nei Twilight zone è abbastanza comune che i sensori di prossimità (proximity sensor), utilizzati per rilevare la presenza della Powerball sul piano da gioco, si guastino creando errati rilevamenti. Nel mio caso si è guastato il sensore presente nella “Eddy ramp” identificato dal codice A-16535. Il sensore sembrava funzionare, infatti, al passaggio delle sfere metalliche, il led (Q1) si accendeva correttamente. Entrando nel menù test però, era evidente che il rilevamento non avvenisse. Dopo essermi assicurato che il rilevamento fosse avvenuto mettendo in corto i pin del connettore evidenziati dalle lettere R e C, la mia attenzione si è spostata verso lo stadio di uscita formato solamente da due componenti: il diodo D2 e il foto-accoppiatore U2 un 4N35. Dopo la verifica del corretto funzionamento del diodo tramite un semplice tester era evidente che il componente incriminato fosse il foto-accoppiatore. La sostituzione è avvenuta con un CNY17-3 che ho recuperato dalla scheda elettronica di un decoder. L’auto riparazione mi ha consentito di risparmiare sul costo della scheda che si trova in vendita a ben 45 € su marcospecialties.

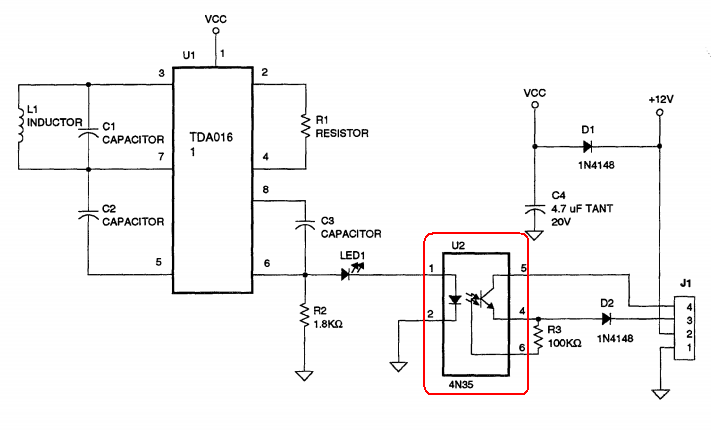

Nello schema evidenziato in rosso il foto-accoppiatore guasto.
Nella foto il foto-accoppiatore guasto (4N35 nero) sostituito con un CMY17-3 (bianco).
